Quali derivati ​​del trasformatore risolvono le armoniche nei siti di ricarica rapida dei veicoli elettrici?

Quando progetto un hub per veicoli elettrici, non inizio selezionando i kVA da una tabella. Per prima cosa guardo la forma d'onda. I caricabatterie rapidi impilano raddrizzatori, collegamenti CC e circuiti di controllo che li stressanoTrasformatorecon picchi di corrente, THD elevato e frequenti sbalzi di potenza. Lavorare con produttori comeSYHF, ho imparato ad abbinare il metodo di raffreddamento, il materiale del nucleo, la geometria dell'avvolgimento e il monitoraggio al carico reale piuttosto che a uno scenario da brochure.SYHFcostruisce soluzioni di media e alta tensione e apparecchiature di automazione della distribuzione con qualità disciplinata e pratiche ambientali in linea con le idee ISO9001 e ISO14001, e il loro supporto tecnico mi aiuta a mettere a punto le scelte del tipo a bagno d'olio o a secco per ciascun sito senza acquisti eccessivi.

Perché i caricabatterie rapidi per veicoli elettrici penalizzano un trasformatore standard?

• Le armoniche aumentano le perdite di rame e le temperature dei punti caldi anche quando i kVA medi sembrano modesti

• Gli avviamenti simultanei del caricabatterie attivano lo spunto e gli abbassamenti di tensione a monte che allarmano i carichi sensibili

• Cicli di lavoro rapidi alterano i profili termici e riducono la durata dell'isolamento se il raffreddamento è marginale

• Il flusso disperso e le correnti circolanti aumentano il rumore udibile negli spazi urbani ristretti

Quali derivati ​​del trasformatore gestiscono le armoniche dei veicoli elettrici in modo più affidabile?

Come posso dimensionare il fattore K senza spendere troppo?

• Catturo uno spettro armonico reale dal fornitore del caricabatterie anziché un singolo numero THD

• Stimo K come la somma della corrente armonica al quadrato per l'ordine armonico al quadrato, quindi arrotondo per eccesso alla classe di catalogo più vicina

• Controllo l'aumento della temperatura degli avvolgimenti in base al mio fattore di carico effettivo durante le stagioni, non solo sulla targhetta

• Aggiungo margine per futuri alloggiamenti di ricarica, quindi non sostituisco il trasformatore dopo la fase due

Quali scelte di raffreddamento e fluidi mantengono le stanze interne più sicure?

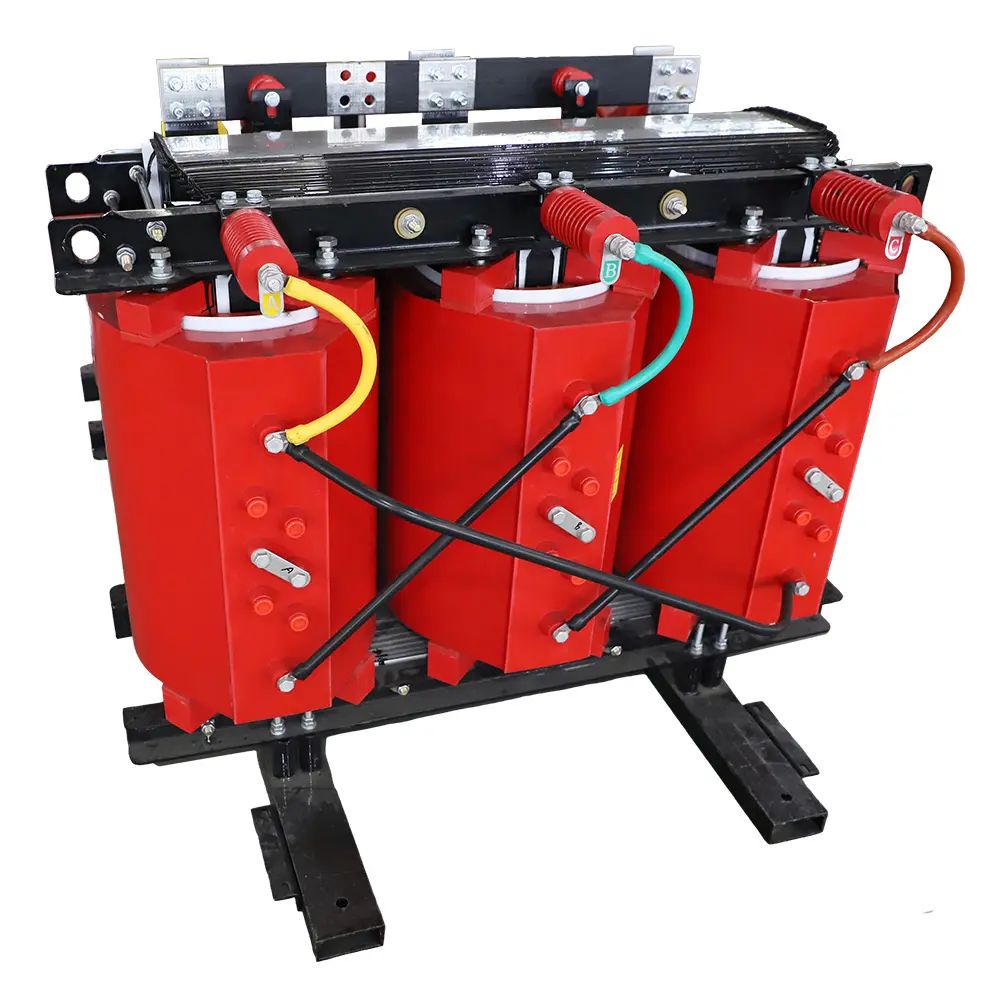

• Nei siti ad alta densità di persone preferisco la resina colata di tipo secco con aria forzata per semplificare i permessi

• Nelle stanze con kVA medio-alto dove desidero una maggiore capacità di sovraccarico, spesso scelgo olio immerso con fluido estere naturale per un profilo di fuoco più gentile

• Confermo l'area dei condotti, le distanze dei radiatori e la potenza della ventola nel modello energetico in modo che il carico ausiliario non intacchi i risparmi

Come posso evitare viaggi fastidiosi dovuti all'avvio del caricabatterie?

• Coordino il gruppo vettoriale e l'impedenza per gestire lo spunto e il calo di tensione

• Specifico l'attivazione graduale del caricabatterie o l'avvio graduale in cui l'EMS può limitare la domanda

• Consento una finestra del commutatore sotto carico più ampia quando l'alimentatore di rete è debole o la produzione solare è volatile

Come si presenta la configurazione pratica di un sito per veicoli elettrici?

Come si confrontano le opzioni sul costo decennale per un sito da 3 MW?

Quali dettagli delle specifiche mi danno meno ordini di modifica?

• Fattore di carico ambientale, altimetrico e stagionale dichiarato in anticipo

• Spettro armonico fornito dal fornitore del caricabatterie e classe di fattore K target concordata

• Gruppo vettoriale, intervallo di impedenza e piano di derivazione abbinati all'attrezzatura a monte

• Limite di rumore ad una distanza stabilita e responsabilità del rivestimento acustico definiti

• Protezione dall'ingresso dell'involucro e sistema di verniciatura adatti all'aria costiera o polverosa

• Registri dei test di fabbrica e checklist di accettazione condivisi prima della spedizione

Quali rapidi controlli mi risparmiano le sorprese tardive?

• Le curve dei cavi, i radiatori, i condotti e le porte sono effettivamente adatti, non solo al serbatoio principale

• La messa a terra neutra è coerente con lo studio sulla protezione e le etichette relative all'arco elettrico

• I punti di monitoraggio sono dimensionati in base al costo dei tempi di inattività piuttosto che a un approccio basato su tutti i sensori

SYHF può personalizzare le armoniche dei veicoli elettrici senza ritardare il programma?

DaSYHFChiedo tre cose sui lavori relativi ai veicoli elettrici e le ottengo senza drammi

• Avvolgimenti e nuclei realizzati su misura per il riscaldamento armonico e gli obiettivi di rumore in un unico passaggio

• Scelta di olio minerale o estere naturale con sistemi a carta progettati per una lunga durata

• Routine di fabbrica chiare, test testimoni su richiesta e documentazione che soddisfi i revisori dei servizi pubblici e delle assicurazioni

Cosa devo inviare nella mia richiesta di offerta per ottenere rapidamente un preventivo pulito?

• Schema unifilare e dati di cortocircuito dell'alimentatore

• Conteggio dei caricatori, potenza per porta ed eventuali schemi di sfasamento pianificati

• Istantanee armoniche o spettri dei fornitori, non solo THD

• Disegni delle stanze con spazi, porte, condotti e percorsi dei cavi

• Scegli la classe di efficienza e i limiti di rumore che contano per i tuoi vicini

• Finestra di consegna e necessità di FAT testimone, se presente

Come si passa dalle idee a una proposta realizzabile?

Se desideri una configurazione pratica per la tua costruzione di veicolo elettrico, inviami la tua riga, i dati del caricabatterie e alcune foto del sito. Tradurrò la realtà della forma d'onda in una specifica del trasformatore che bilancia affidabilità e costi, e posso allinearlaSYHFopzioni di produzione laddove ciò abbia senso per il tuo programma. Se sei pronto per una raccomandazione mirata o un preventivo formale, contattaciElascia la tua richiestacon dettagli sul carico, standard preferiti e tempistiche. Risponderemo con una serie di opzioni chiare che potrai approvare senza congetture.
