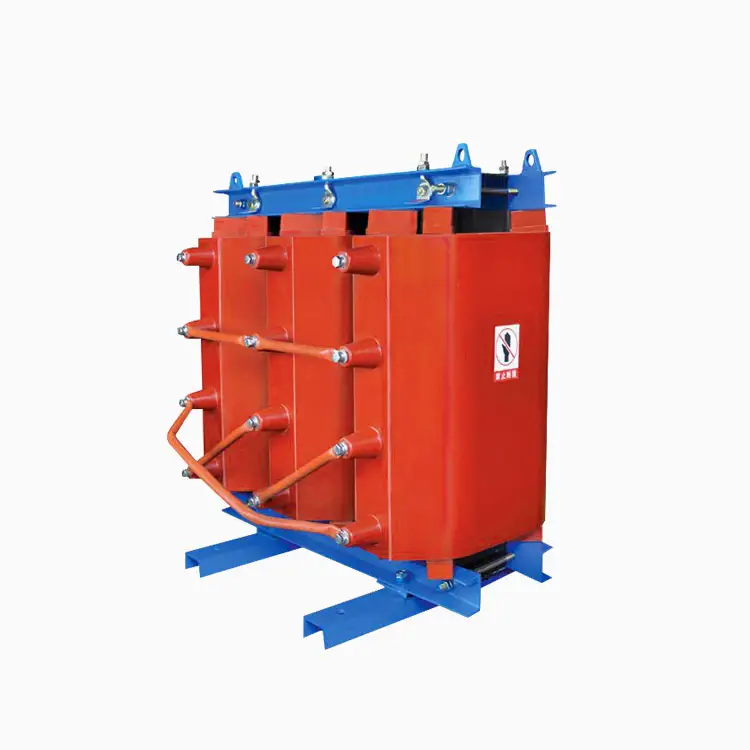

Trasformatore di distribuzione di tipo a secco amorfo in lega

Trasformatore di distribuzione a secco a secco Amorfo di alta qualità SYHF Lo spessore della striscia in lega amorfa utilizzata è piccola e la resistività è circa tre volte quella della lamiera in acciaio al silicio arrotolato a freddo. Pertanto, il nucleo di ferro realizzato in lega amorfa ha una perdita di corrente parassita molto più piccola rispetto a quella di lamiera in acciaio al silicio lagolato a freddo. La perdita di isteresi della lega è molto inferiore a quella della lamiera di acciaio al silicio laminato freddo. La perdita del nucleo è molto bassa, inferiore di circa il 75% rispetto alla perdita di non carico del tradizionale trasformatore di core in acciaio silicio. È un trasformatore di risparmio energetico a bassa perdita ragionevole. Inoltre, la coercività della lega amorfa è molto inferiore a 4a/m, che è di circa 1/7 di quella della lamiera in acciaio al silicio laminato a freddo. L'area del ciclo di isteresi della lega amorfa è molto più piccola di quella della piastra in acciaio laminato freddo, che appartiene allo stato amorfo. A causa della bassa perdita, il trasformatore di lega amorfa ha meno riscaldamento, aumento a bassa temperatura e prestazioni di funzionamento stabili.

Il trasformatore di distribuzione di tipo a secco amorfo in lega usa la lega amorfa con eccezionale conducibilità magnetica come materiale centrale del trasformatore e può finalmente ottenere un valore di perdita molto basso. Ma ha molte caratteristiche, che devono essere garantite e considerate nella progettazione e produzione. Il corpo principale riflette i seguenti aspetti:

(1) La durezza del materiale per lamiera in lega amorfa è molto elevata ed è difficile da tagliare con strumenti convenzionali, quindi dovrebbe essere considerato per ridurre la quantità di taglio nella progettazione.

(2) Lo spessore del singolo foglio in lega amorfa è molto sottile e la superficie del materiale non è molto piatta, quindi il fattore di riempimento del nucleo è basso.

(3) Le leghe amorfe sono molto sensibili alla sollecitazione meccanica. Nella progettazione strutturale, è necessario evitare lo schema di progettazione tradizionale con nucleo di ferro come membro strutturale portante principale.

(4) Al fine di ottenere eccellenti caratteristiche a bassa perdita, i chip di ferro in lega amorfi devono essere ricotti.

(5) In termini di prestazioni elettriche. Al fine di ridurre la quantità di taglio di chip di ferro, il nucleo di ferro dell'intero prodotto è composto da quattro frame di nucleo di ferro separati in parallelo e ogni avvolgimento di fase è impostato su due fotogrammi con circuito magnetico indipendente. Oltre al flusso magnetico fondamentale, c'è anche un terzo flusso magnetico armonico in ciascun frame. Il terzo flusso magnetico armonico in due cornici di core di ferro ferite in un avvolgimento è esattamente opposto in fase e uguale nel valore. Pertanto, la somma dei vettori di flusso magnetico armonico in ciascun gruppo di avvolgimenti è zero. Se il lato primario è connesso a D, il circuito con terza corrente armonica non avrà il terzo componente di tensione armonica sulla forma d'onda di tensione indotta sul lato secondario.
