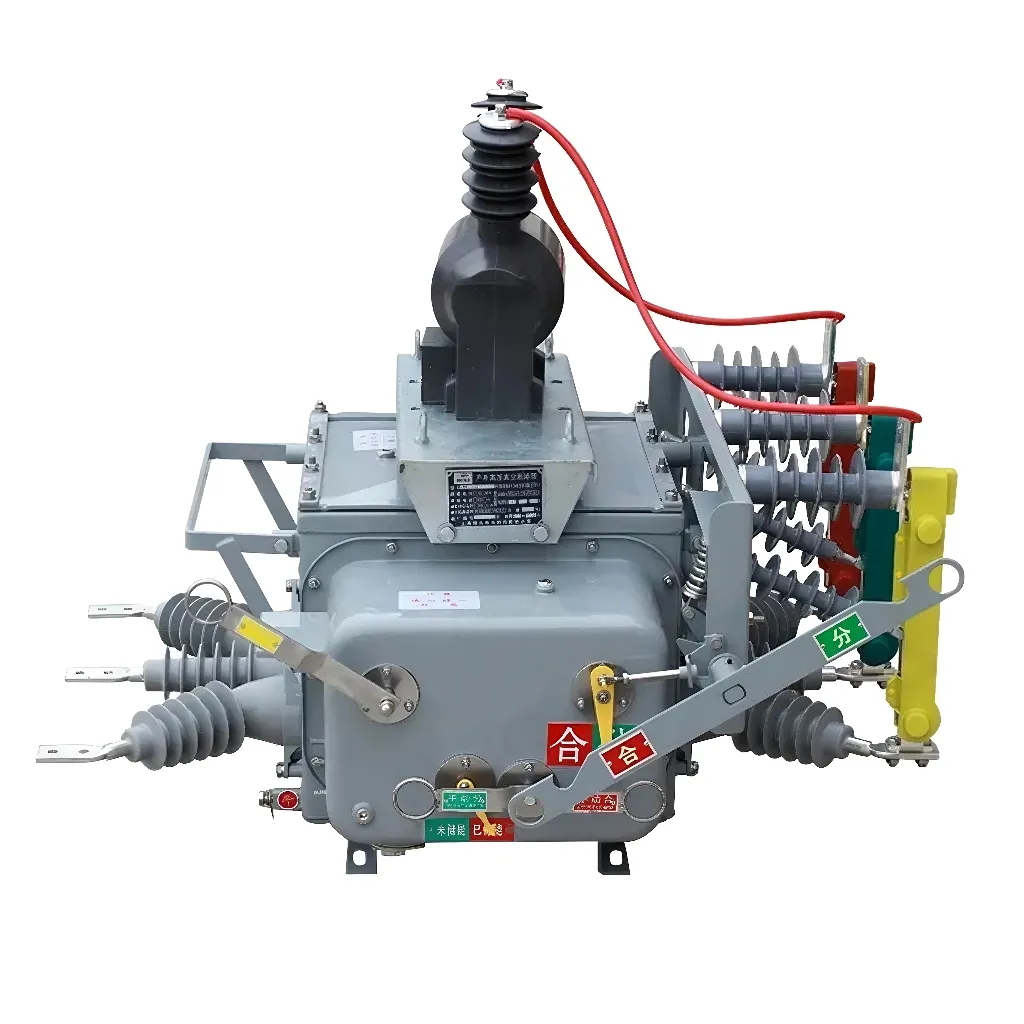

VCB di interruttore a vuoto in sottostazione

Durante l'operazione di chiusura, il VCB di interruttore a vuoto durevole SYHF in sottostazione è alimentato dall'energia immagazzinata nel meccanismo a molla. Il meccanismo di accumulo di energia può essere guidato da un alimentatore esterno o manualmente dalla maniglia di accumulo di energia. Dopo aver completato lo stoccaggio di energia, l'indicatore di accumulo di energia mostra "accumulo di energia". Allo stesso tempo, l'interruttore di accumulo di energia scollega l'alimentazione del motore di accumulo di energia, lasciando l'interruttore a uno stato chiuso. Durante l'operazione di chiusura, l'interruttore può essere chiuso se il pulsante di "chiusura" viene premuto manualmente o la bobina del solenoide di chiusura viene attivata dall'operazione remota. Dopo il completamento dell'operazione di chiusura, l'indicatore di accumulo di energia e l'interruttore di accumulo di energia vengono ripristinati e la potenza del motore viene ripristinata. Quindi il motore viene rienergizzato. L'indicatore di chiusura mostra le posizioni di interruttore dei contatti dell'interruttore ausiliario. Nell'operazione di apertura, l'interruttore può essere aperto premendo manualmente il pulsante "Apri" o innescando in remoto la bobina del solenoide di chiusura. Dopo il completamento dell'operazione di apertura, l'indicatore di apertura mostra "aperto" e la posizione degli interruttori ausiliari cambia i contatti. Allo stesso tempo, durante l'operazione di apertura, il contatore aumenta di uno e il numero corrispondente può essere osservato attraverso la finestra di osservazione del pannello.

Cos'è un interruttore a vuoto?

Gli interruttori a vuoto sono generalmente chiamati VCB in termini professionali. Gli interruttori a vuoto sono un tipo insolito di interruttore. In questo tipo di interruttore, l'arco viene estinto da un mezzo di vuoto. Gli interruttori a vuoto sono ampiamente utilizzati perché la loro resistenza dielettrica è significativamente migliore di qualsiasi altro mezzo. Rispetto ad altri mezzi dielettrici, il vuoto è il miglior mezzo per gli archi estinguiti.

Poiché gli interruttori a vuoto vengono utilizzati sia per cambiare e proteggere le apparecchiature collegate, la loro velocità operativa deve essere particolarmente veloce per assicurarsi che l'interruttore possa inciampare rapidamente in caso di guasto per impedire alla corrente di guasto di danneggiare l'apparecchiatura. Pertanto, questo tipo di interruttore è richiesto su entrambe le linee di accesso alla griglia e sulle linee di interconnessione.
